Для обеспечения точной и стабильной работы алгоритмов видеоаналитики необходимо учитывать особенности конкретного сценария применения каждого вида аналитики. Одним из ключевых условий получения изображения требуемого качества является правильный подбор и установка видеокамеры с учётом места размещения и условий эксплуатации. Неправильно установленная камера может давать искаженные видеоданные, снижать эффективность распознавания и приводить к ложным срабатываниям.
Данная инструкция для следующих видов аналитики:
-
Детекция вторжения в зону
-
Детекция повреждения/ перекрытия/ вандализма камеры
-
Детекция громких звуков
Требования включают:
-
Технические характеристики видеокамеры
-
Требования к установке видеокамеры
Требования к изображению
Требования к звуку
Технические характеристики видеокамеры
|
Характеристики видеокамеры |
Значение |
|---|---|
|
Матрица Ключевой элемент в устройстве видеокамеры, который во многом определяет качество изображения. Значение этого показателя отражает размер диагонали матрицы в дюймах. |
Не менее 1/3 дюймов, в случае плохо освещенной зоны контроля матрица должна быть более 1/3 дюймов. |
|
Светосила объектива Это важная характеристика, которая влияет на качество съемки. Светосила объектива – максимальное количество света, которое способен захватить объектив, где F – значение максимального отверстия объектива. Чем меньше это число, тем больше света попадает на матрицу камеры. Чем указанное число F меньше, тем выше светосила объектива. |
Не ниже F1.4 – для обеспечения контрастности и четкости изображения в темное время суток.
|
|
Фокусное расстояние объектива Важный показатель, который определяет охват сцены, попадающей в кадр (угол обзора). Измеряется в миллиметрах. |
Должно соответствовать расстоянию между местом монтажа камеры и предполагаемой зоны контроля для обеспечения требований к видеоизображению. Вычислить требуемое фокусное расстояние можно с помощью сервисной утилиты Lens Calculator. |
|
Микрофон |
Для аналитики Детекция громких звуков камера должна иметь встроенный микрофон. |
Для определения технических характеристик видеокамеры возможно использовать сервисную утилиту Lens Calculator. В сервисе можно указать размер матрицы видеокамеры, фокусное расстояние объектива, расстояние от места установки видеокамеры до объекта распознавания, высоту установки видеокамеры, высоту предмета распознавания и т.д. Результатом работы данного сервиса является получение технических характеристик видеокамеры, необходимых для каждого вида аналитики в конкретных эксплуатационных условиях, а также геометрическое расположение видеокамеры (высоту установки, удаленность от объекта распознавания).
Требования к установке видеокамеры
|
Параметры установки камеры |
Значение |
|---|---|
|
Высота установки. |
Не выше 3 метров; зависит от требуемого угла обзора камеры, качества изображения и расстояния до распознаваемого объекта. |
|
Расстояние до предполагаемого объекта распознавания. |
Зависит от требуемого угла обзора видеокамеры и качества изображения. |
|
Максимально допустимый угол установки камеры по вертикали. |
45° |
|
Подвижность. |
Камера должна быть неподвижной. |
|
Освещенность. |
Не менее 150 люкс, освещение равномерное. Детально об освещенности объектов смотрите в разделе «Ориентировочная освещенность объектов». |
Требования к изображению
Для следующих видов аналитики – Детекция вторжения в зону и Детекция повреждения/перекрытия/ вандализма камеры – изображение должно быть резким и четким.

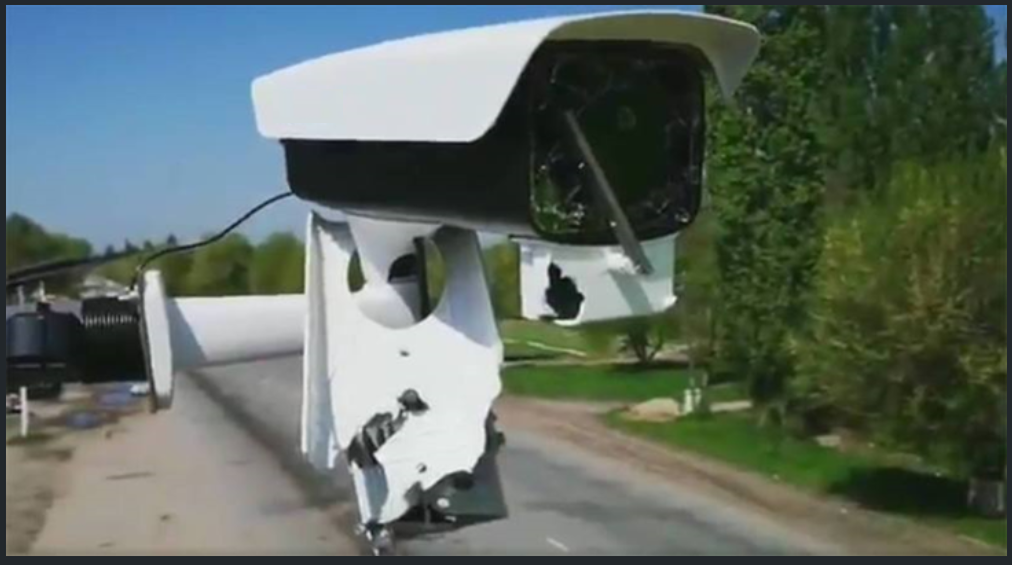

При резкой смене изображения с видеокамеры срабатывает алгоритм вида аналитики Детекция повреждения/ перекрытия/ вандализма камеры.
Требования к звуку
Звуковой поток камеры должен быть четким – применимо для вида аналитики Детекция громких звуков.
