Для обеспечения точной и стабильной работы алгоритмов видеоаналитики необходимо учитывать особенности конкретного сценария применения каждого вида аналитики. Одним из ключевых условий получения изображения требуемого качества является правильный подбор и установка видеокамеры с учётом места размещения и условий эксплуатации. Неправильно установленная камера может давать искаженные видеоданные, снижать эффективность распознавания и приводить к ложным срабатываниям.
Данная инструкция для следующих видов аналитики:
-
Подсчет людей в области
-
Подсчет посетителей
-
Детекция пересечения линии
Требования включают:
-
Технические характеристики видеокамеры
-
Требования к установке видеокамеры
Поле зрения камеры и подсчет объектов
Технические характеристики видеокамеры
|
Характеристики видеокамеры |
Значение |
|---|---|
|
Матрица Ключевой элемент в устройстве видеокамеры, который во многом определяет качество изображения. Значение этого показателя отражает размер диагонали матрицы в дюймах. |
От 1/3 дюймов и больше с высокой светочувствительностью. |
|
Светосила объектива Важная характеристика, которая влияет на качество съемки. Светосила объектива – максимальное количество света, которое способен захватить объектив, где F – значение максимального отверстия объектива. Чем меньше это число, тем больше света попадает на матрицу камеры. Чем указанное число F меньше, тем выше светосила объектива. |
От F1.4 и лучше.
|
|
Диафрагма объектива Элемент камеры, который позволяет настраивать количество света, проходящего через объектив и контролировать глубину резкости. Диафрагма находится внутри объектива и регулирует количество света, изменяя размер отверстия. |
С регулируемой настройкой (возможность установки пределов открытия и закрытия диафрагмы объектива). |
Требования к установке видеокамеры
Высота установки и расстояние до объектов
Высота установки видеокамеры и расстояние до объектов наблюдения определяются индивидуально для каждой камеры. Эти параметры зависят от качества изображения на периферии контролируемых зон и необходимых углов обзора для конкретного вид аналитики.
Угол и ориентация установки
Рекомендуется вертикальная установка камеры, т.к. другой способ установки может отрицательно сказаться на точности срабатывания аналитики.
Угол между оптической осью объектива и горизонтальной линией должен быть не более 45°.
Пример:

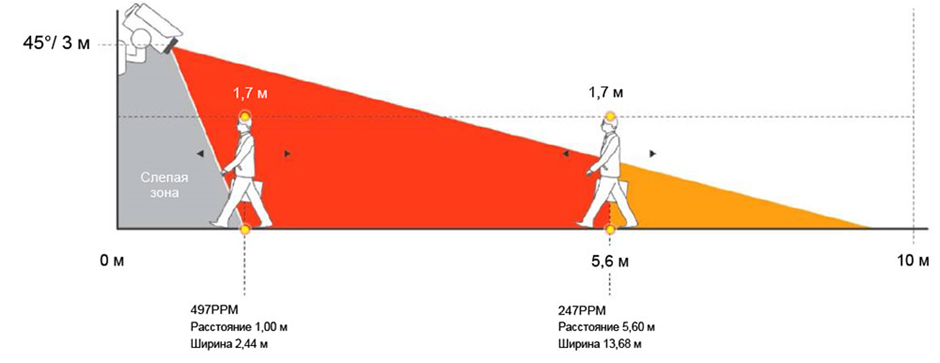

Если камера с углом обзора объектива 45° установлена на высоте 3 м (см. рис. Пример установки камеры), то слепая зона при обнаружении человека ростом 170 см равна 1 метру от проекции камеры на плоскость горизонтальной поверхности.
Ширина участка, на котором человек виден перед слепой зоной – 2.5 м. На расстоянии 5.5 м от камеры человек будет виден на 2/3 (только нижняя часть тела). В этом месте ширина поля зрения камеры около 13.5 м.
Подвижность камеры
Камера должна быть неподвижной.
Освещённость
Освещённость – 150 и более люкс. Освещение в зоне контроля камеры должно быть равномерным. Необходимо исключить сильный боковой источник света. Например, для контроля входной группы исключить засветку камеры попаданием света с улицы.
Детально об освещенности объектов смотрите в разделе документации «Ориентировочная освещенность объектов».

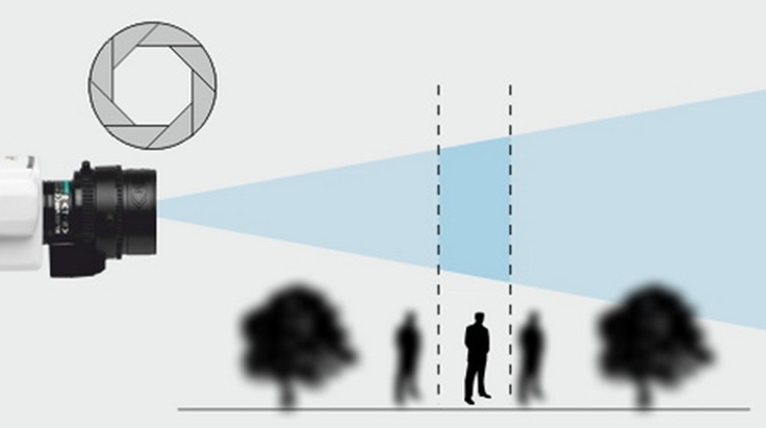

Глубина резкости камеры
Глубина резкости камеры должна покрывать всю зону контроля. Чем больше глубина резкости, тем большая часть кадра будет четкой. Глубина резкости камеры напрямую зависит от фокусного объектива и значения диафрагмы. Рекомендуем заранее просчитывать глубину резкости (особенно важно для длиннофокусных объективов), выбрать камеру с регулируемой настройкой диафрагмы (с возможностью установки пределов открытия и закрытия диафрагмы объектива).
Поле зрения камеры и подсчет объектов
Для корректной работы аналитики, кроме соблюдения установки камеры с соответствующими техническими характеристиками, должны быть выполнены следующие условия:
-

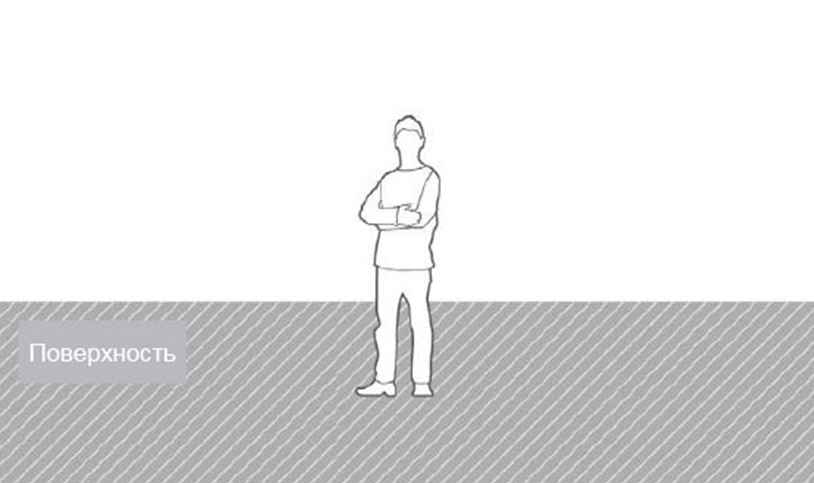

Объекты должны располагаться правильной стороной вверх. Если изображение с камеры перевернуто, то его надо отразить по вертикали или по горизонтали через меню камеры.
-
Скорость движения объектов не должна превышать 0.5-1.5 м/с (в зависимости от условий), иначе эффективность подсчёта снижается.
-
Объекты должны быть видны в полный рост и не перекрывать друг друга.
-
Изображение должно быть резкое и четкое.
-
Равномерное освещение.
-
Нейтральный фон.
-
Отсутствие в зоне детекции посторонних движущихся объектов для вида аналитики Подсчет людей в области.
-

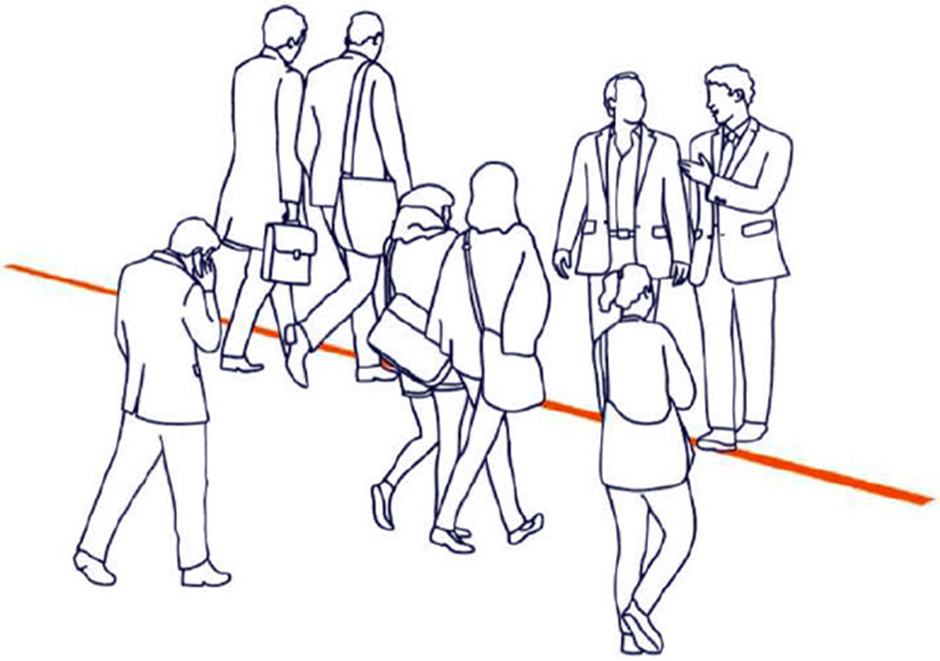

Количество объектов. Нет ограничений на количество объектов, которые могут одновременно пересечь линию (для аналитики Подсчет посетителей и Детекция пересечения линии). Стоит учесть, что при слишком высокой плотности скопления объектов возможны пропуски в обнаружении (см. рисунок ниже).
