Конструкция устройства Bridge
Расположение элементов на корпусе.

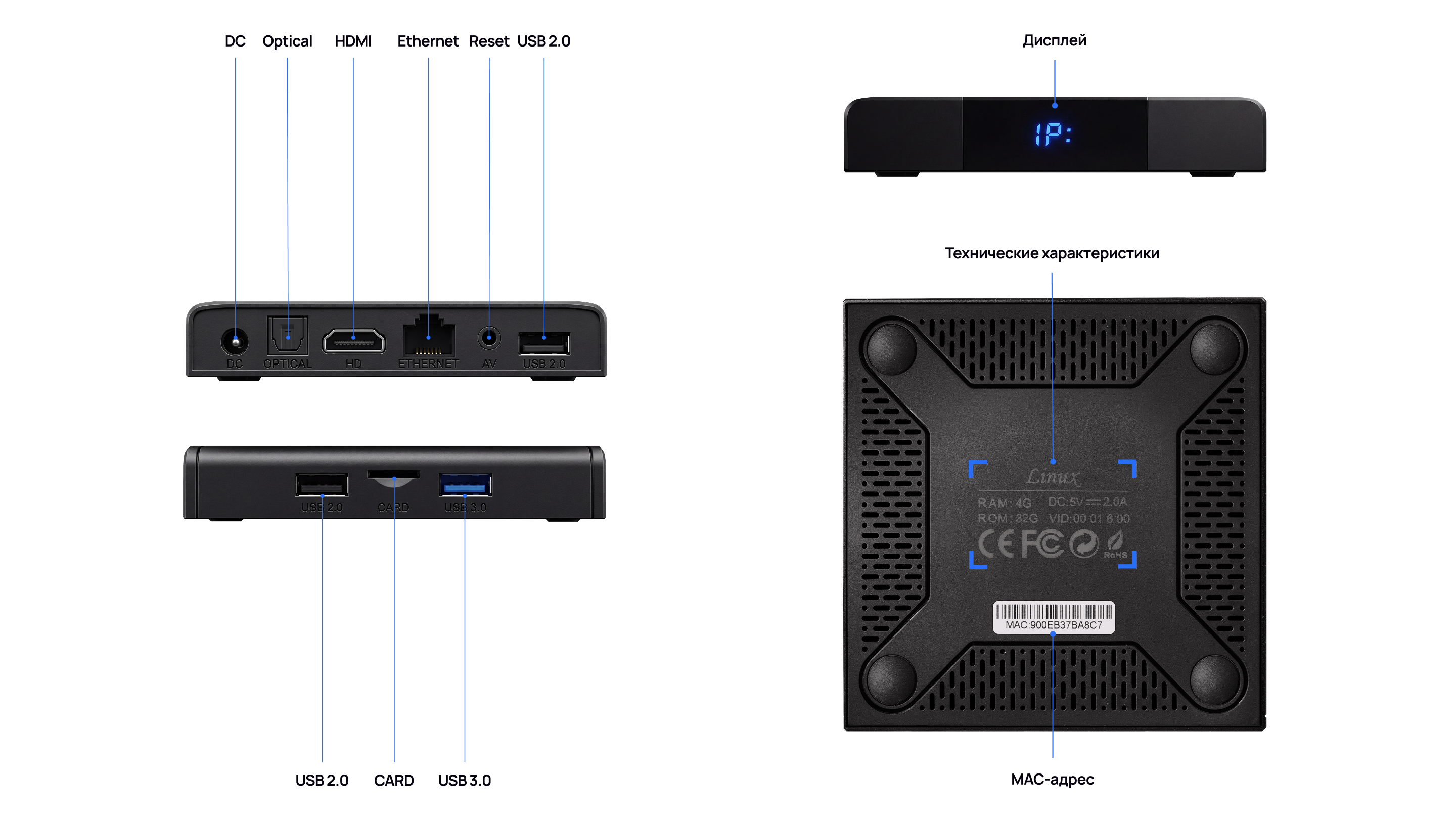

На рисунке приведен типовой вариант устройства Bridge. Расположение элементов и использование портов могут различаться в зависимости от модели.
.png?cb=7641b6080eccfbe74318d62d5792b269)
Панель подключения
DC – разъем для подключения блока питания (входит в комплект), обеспечивает электропитание устройства.
OPTICAL* – оптический выход. Не задействован в текущей модификации устройства Bridge.
HDMI – универсальный цифровой разъем для подключения через HDMI.
ETHERNET – сетевой порт используется для проводного подключения устройства к локальной сети или сети Интернет.
AV / Reset – отверстие со скрытой кнопкой для сброса настроек устройства Bridge до заводских значений. Детальные инструкции по сбросу настроек – на странице «Сброс настроек Bridge до заводских значений».
USB 2.0 – универсальные интерфейсные разъемы, предназначенные для подключения внешних периферийных устройств (включая клавиатуру, мышь).
CARD – разъем для карты памяти SD. Подробнее о записи видео – на странице документации «Запись архива видео: в облако и локально».
USB 3.0* – высокоскоростной порт. Не задействован в текущей модификации устройства Bridge.
Цифровой дисплей – отображает IP-адрес устройства при нахождении в сети.
Спецификация устройства
|
Параметр |
Значение |
|---|---|
|
Подключаемые устройства |
IP-видеокамера, до 8 штук |
|
Поддерживаемые разрешения IP-камер |
2MP, 4MP, 5MP, 8MP |
|
Поддерживаемые видеокодеки |
H.265, H.264 |
|
Поддерживаемые аудиокодеки |
G.711ulaw, G.711alaw, AAC |
|
Протоколы подключения IP-камер |
RTSP, ONVIF |
|
Сетевые протоколы |
TCP/IP, ICMP, HTTP, HTTPS, DHCP, DNS, RTP, RTSP, NTP, IPV4, SSH, TLS1.3 |
|
Поддержка ONVIF-событий встроенной аналитики IP-камер |
Детекция движения, тревожный вход, тревожный выход |
|
Поддержка PTZ |
Для камер, подключенных по протоколу ONVIF при наличии такой функции на камере |
|
Автоматическое обнаружение камер в сети |
Да |
|
Сетевой проводной интерфейс |
1 RJ-45 10/100/1000 Mbps Ethernet интерфейс |
|
Внешние интерфейсы
|
USB интерфейс: 2хUSB 2.0, 1xUSB 3.0 HDMI: HDMI 1-ch microSD Цифровой дисплей AV / Reset: используется для сброса настроек до заводских |
|
Операционная система |
Ubuntu 22.04 (Kernel 5.15) |
|
RAM |
4GB |
|
ROM |
32GB |
|
Общие характеристики
|
Электропитание: 5V DC / 2A Рабочая температура: от 0°C до +45°C Материал корпуса: пластик Габариты (корпус): 100х100х20 мм Блок питания 220AC / 5 V DC |
