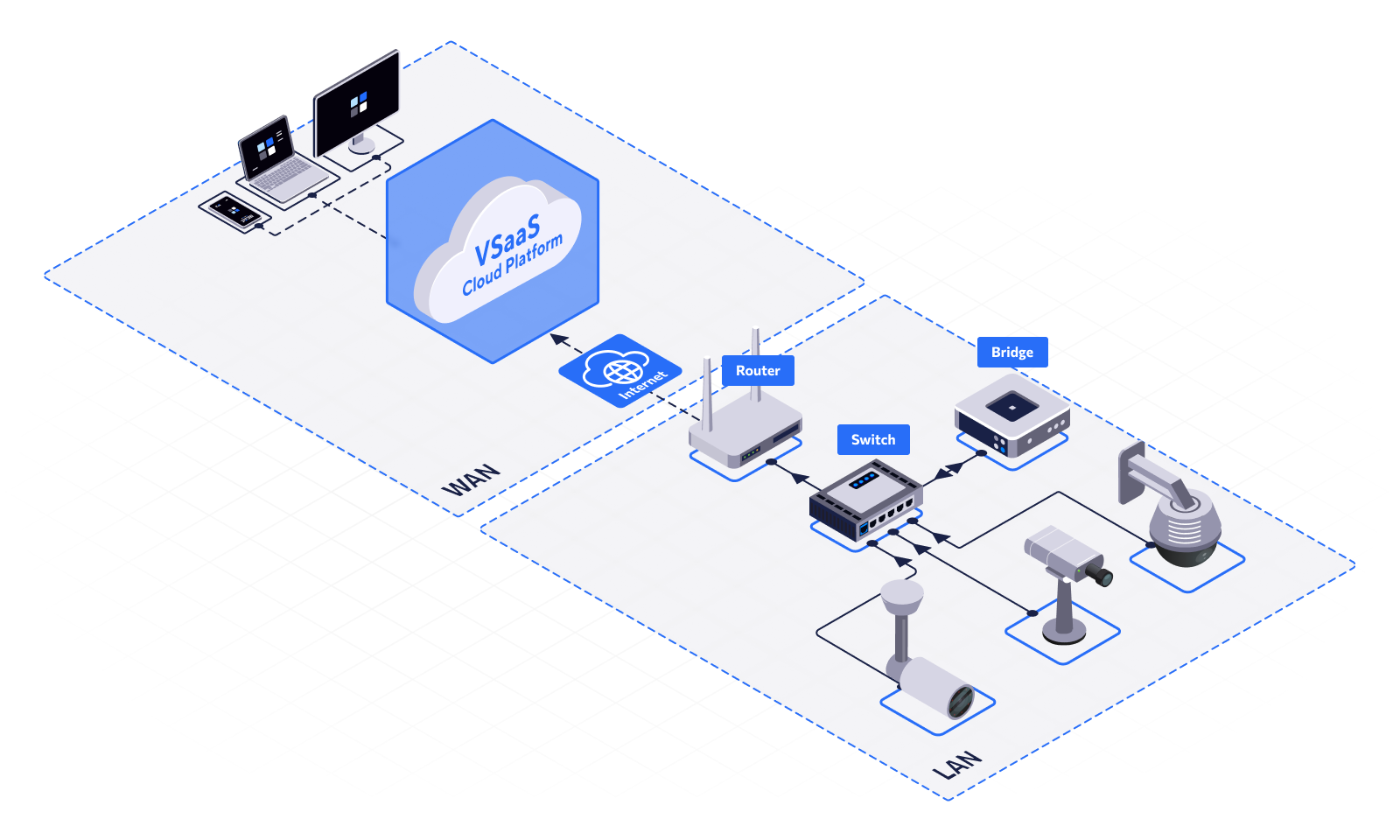

Схема подключения в локальной сети

Данная схема описывает стандартный способ интеграции устройства Bridge в существующую локальную сеть (LAN) и процесс передачи данных от камер на облачную платформу VSaaS через глобальную сеть Интернет.

Ключевые узлы и их функции

• Локальная сеть (LAN) объединяет все необходимые локальные устройства – камеры, роутер, коммутатор, Bridge – в единую защищенную среду, обеспечивая их бесперебойное взаимодействие, централизованный обмен данными и безопасный выход в сеть Интернет через одну точку доступа.

• Коммутатор (Switch) выступает центральным узлом, который объединяет все устройства в единую локальную сеть. Все устройства системы подключаются к коммутатору по сетевому проводу (Ethernet).

• Камеры подключаются к коммутатору, что позволяет им обмениваться данными с Bridge и другими устройствами в сети. Камеры передают первичный видеопоток на коммутатор, а Bridge забирает этот поток из локальной сети через тот же коммутатор для дальнейшей обработки и шифрования. Благодаря такому прямому соединению система работает как стабильный единый механизм: данные передаются мгновенно, а локальный мониторинг и запись сохраняются даже при временном отсутствии интернет-соединения.

• Bridge подключается к коммутатору для получения видеопотоков от камер локальной сети. Он отвечает за их обработку, шифрование и дальнейшую трансляцию на платформу VSaaS.

• Роутер (Router) подключается к коммутатору и выполняет роль шлюза, направляя трафик между локальной сетью и сетью Интернет, обеспечивая связь оборудования с платформой видеонаблюдения.

Механизм передачи данных от камер на облачную платформу VSaaS

Процесс передачи видеопотока от камер до облачной платформы VSaaS состоит из следующих последовательных этапов:

1. Подключение: все устройства подключаются к сети электропитания и физически соединяются с коммутатором с помощью сетевых кабелей Ethernet, формируя единую локальную сеть (LAN).

2. Сбор и обработка: Bridge забирает видеопотоки с камер по локальной сети через коммутатор, выполняет их обработку и шифрование.

3. Маршрутизация: подготовленные данные передаются с Bridge через коммутатор на роутер, имеющий выход в сеть Интернет. Роутер, выступая в роли шлюза, направляет зашифрованный трафик из локальной сети в Интернет.

4. Доставка в облако VSaaS: через сеть Интернет данные поступают на облачную платформу видеонаблюдения и в результате становятся доступны в пользовательских интерфейсах.

Детально о подключении устройства Bridge и камер к нему – в разделе документации «Руководство пользователя Bridge».
