Виды аналитики «Детекция вторжения в зону», «Детекция повреждения / перекрытия / вандализма камеры» и «Детекция громких звуков». Требования к установке камер

Для работы видов аналитики: «Детекция вторжения в зону», «Детекция повреждения / перекрытия / вандализма камеры» и «Детекция громких звуков» необходима IP-видеокамера с определенными техническими характеристиками, её корректная установка и настройка в зависимости от места и условий эксплуатации для получения изображения требуемого качества.

В данной инструкции приведены общие требования к техническим характеристикам IP-видеокамеры, её установке, качеству изображения и звука для видов аналитики: «Детекция вторжения в зону», «Детекция повреждения / перекрытия / вандализма камеры» и «Детекция громких звуков».

Технические характеристики видеокамеры

IP-видеокамеры для аналитики «Детекция вторжения в зону», «Детекция повреждения / перекрытия / вандализма камеры» и «Детекция громких звуков» должны иметь следующие основные технические характеристики:

Характеристики видеокамеры	Значение
Матрица Ключевой элемент в устройстве видеокамеры, который во многом определяет качество изображения. Значение этого показателя отражает размер диагонали матрицы в дюймах.	Не менее 1/3 дюймов, в случае плохо освещенной зоны контроля матрица должна быть более 1/3 дюймов
Светосила объектива Это важная характеристика, которая влияет на качество съемки. Светосила объектива – максимальное количество света, которое способен захватить объектив, где F – значение максимального отверстия объектива. Чем меньше это число, тем больше света попадает на матрицу камеры. Чем указанное число F меньше, тем выше светосила объектива.	Не ниже F1.4 (для обеспечения контрастности и четкости изображения в темное время суток)
Фокусное расстояние объектива Важный показатель, который определяет охват сцены, попадающей в кадр (угол обзора). Измеряется в миллиметрах.	Должно соответствовать расстоянию между местом монтажа камеры и предполагаемой зоны контроля для обеспечения требований к видеоизображению Вычислить требуемое фокусное расстояние можно с помощью сервисной утилиты Lens Calculator
Микрофон	В камерах, используемых для вида аналитики «Детекция громких звуков», обязательно наличие встроенного микрофона

Для определения технических характеристик видеокамеры возможно использовать сервисную утилиту Lens Calculator. В сервисе можно указать размер матрицы видеокамеры, фокусное расстояние объектива, расстояние от места установки видеокамеры до объекта распознавания, высоту установки видеокамеры, высоту предмета распознавания и т.д. Результатом работы данного сервиса является получение технических характеристик видеокамеры, необходимых для каждого вида аналитики в конкретных эксплуатационных условиях, а также геометрическое расположение видеокамеры (высоту установки, удаленность от объекта распознавания).

Требования к установке видеокамеры

Требования к установке видеокамеры для аналитики «Детекция вторжения в зону», «Детекция повреждения /перекрытия / вандализма камеры», «Детекция громких звуков»:

Параметры установки камеры	Значение
Высота установки	Не выше 3 метров; зависит от от требуемого угла обзора камеры, качества изображения и расстояния до распознаваемого объекта
Расстояние до предполагаемого объекта распознавания	Зависит от требуемого угла обзора видеокамеры и качества изображения
Максимально допустимый угол установки камеры по вертикали	45°
Подвижность	Камера должна быть неподвижной
Освещенность	Не менее 150 люкс, освещение равномерное

Требования к изображению

Изображение должно быть резким и четким. При резкой смене изображения срабатывает вид аналитики «Детекция повреждения / перекрытия / вандализма камеры».

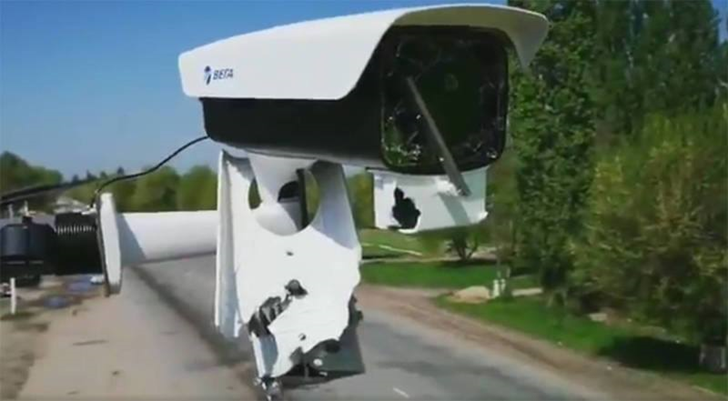

image 4 (2).png — Пример изображения для вида аналитики «Детекция повреждения / перекрытия / вандализма камеры»

Требования к звуку

Звуковой поток камеры должен быть четким – применимо для вида аналитики «Детекция громких звуков».
