Виды аналитики «Подсчет объектов в области», «Подсчет посетителей» и «Детекция пересечения линии». Требования к установке камер

Для работы видов аналитики: «Подсчет объектов в области», «Подсчет посетителей» и «Детекция пересечения линии» необходима IP-видеокамера с определенными техническими характеристиками, её корректная установка и настройка в зависимости от места и условий эксплуатации для получения изображения требуемого качества.

В данной инструкции приведены общие требования к техническим характеристикам IP-видеокамеры, её установке и настройке изображения для видов аналитики: «Подсчет объектов в области», «Подсчет посетителей» и «Детекция пересечения линии».

Технические характеристики видеокамеры

Выбирая IP-видеокамеру, необходимо учитывать требования к получению изображения, к техническим характеристикам камеры, требования к монтажу, к специфике зоны контроля, а также условиям эксплуатации видеокамеры.

IP-видеокамеры для аналитики «Подсчет объектов в области», «Подсчет посетителей» и «Детекция пересечения линии» должны иметь следующие технические характеристики:

Характеристики видеокамеры

Значение

Матрица

Ключевой элемент в устройстве видеокамеры, который во многом определяет качество изображения. Значение этого показателя отражает размер диагонали матрицы в дюймах.

От 1/3 дюймов и больше с высокой светочувствительностью

Светосила объектива

Это важная характеристика, которая влияет на качество съемки. Светосила объектива – максимальное количество света, которое способен захватить объектив, где F – значение максимального отверстия объектива. Чем меньше это число, тем больше света попадает на матрицу камеры. Чем указанное число F меньше, тем выше светосила объектива.

От F1.4 и лучше

Диафрагма объектива

Это элемент камеры, который позволяет настраивать количество света, проходящего через объектив и контролировать глубину резкости. Диафрагма находится внутри объектива и регулирует количество света, изменяя размер отверстия.

С регулируемой настройкой (возможность установки пределов открытия и закрытия диафрагмы объектива)

Требования к установке видеокамеры

Требования к установке видеокамеры для видов аналитики: «Подсчет объектов в области», «Подсчет посетителей» и «Детекция пересечения линии».

Высота установки и расстояние до объектов

Высота установки видеокамеры и расстояние до объектов наблюдения определяются индивидуально для каждой камеры. Эти параметры зависят от качества изображения на периферии контролируемых зон и необходимых углов обзора для конкретного вид аналитики.

Угол и ориентация установки

Рекомендуется вертикальная установка камеры, т.к. другой способ установки может отрицательно сказаться на точности срабатывания аналитики.

Угол между оптической осью объектива и горизонтальной линией должен быть не более 45°.

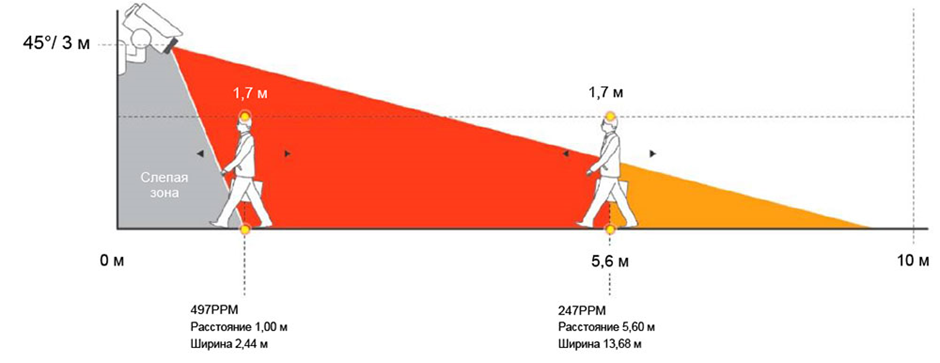

Например, если камера с углом обзора объектива 45° установлена на высоте 3 м (см. рис. «Пример установки камеры»), то слепая зона при обнаружении человека высотой 170 см равна 1 м от проекции камеры на плоскость горизонтальной поверхности.

Ширина участка, на котором человек виден перед слепой зоной – 2.5 м. На расстоянии 5.5 м от камеры человек будет виден на 2/3 (только нижняя часть тела). В этом месте ширина поля зрения камеры около 13.5 м.


Пример установки камеры

Подвижность камеры

Камера должна быть неподвижной.

Освещённость

Освещённость – 150 и более люкс. Освещение в зоне контроля камеры должно быть равномерным. Необходимо исключить сильный боковой источник света. Например, для контроля входной группы исключить засветку камеры попаданием света с улицы.

Глубина резкости камеры

Глубина резкости камеры должна покрывать всю зону контроля. Чем больше глубина резкости, тем большая часть кадра будет четкой. Глубина резкости камеры напрямую зависит от фокусного объектива и значения диафрагмы. Рекомендуем заранее просчитывать глубину резкости (особенно важно для длиннофокусных объективов), выбрать камеру с регулируемой настройкой диафрагмы (с возможностью установки пределов открытия и закрытия диафрагмы объектива).

глубина резкости.png

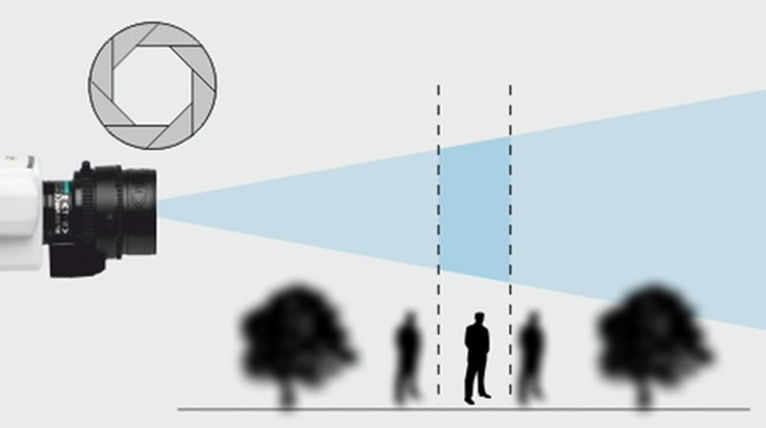

Глубина резкости камеры

image 14.png

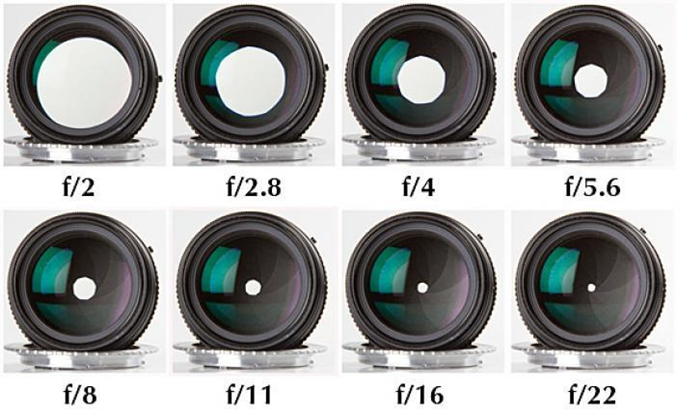

Объектив камеры с разным настройкой диафрагмы

Поле зрения камеры и подсчет объектов

Для корректного работы аналитики, кроме соблюдения установки камеры с соответствующими техническими характеристиками, должны быть выполнены следующие условия:

  • Объекты должны располагаться правильной стороной вверх

Если изображение с камеры перевернуто, то его надо отразить по вертикали или по горизонтали через меню камеры.

Group 9.png

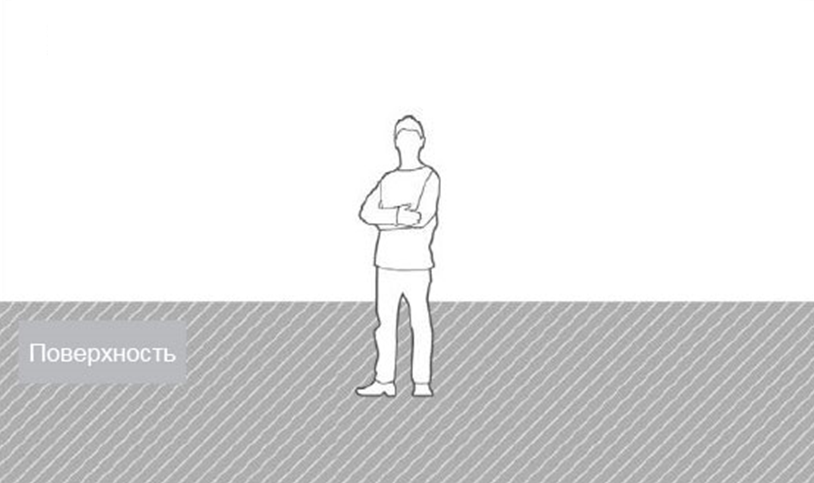

Пример правильного расположения изображения с камеры

  • Скорость движения объектов не должна превышать 0.5-1.5 м/с (в зависимости от условий), иначе эффективность подсчёта снижается

  • Объекты должны быть видны в полный рост и не перекрывать друг друга

  • Изображение должно быть резкое и четкое

  • Равномерное освещение

  • Нейтральный фон

  • Отсутствие в зоне детекции посторонних движущихся объектов для вида аналитики «Подсчет объектов в области»

  • Количество объектов

Нет ограничений на количество объектов, которые могут одновременно пересечь линию (для аналитики «Подсчет посетителей» и «Детекция пересечения линии»). Стоит учесть, что при слишком высокой плотности скопления объектов возможны пропуски в обнаружении (см. рисунок ниже).

нежелательные условия для подсчета.png

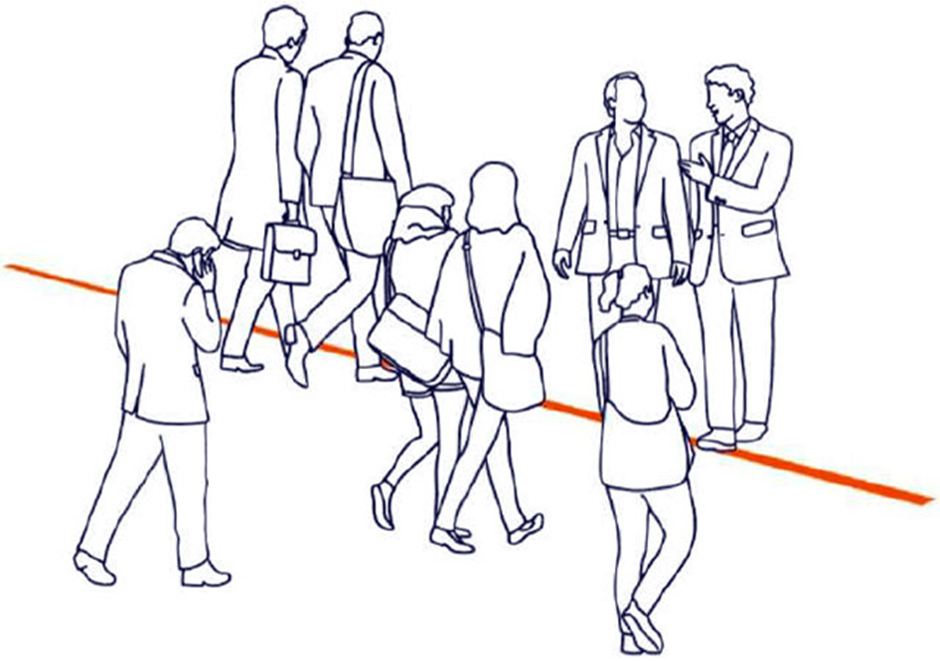

Пример нежелательных условий для подсчёта объектов – большое скопление объектов
